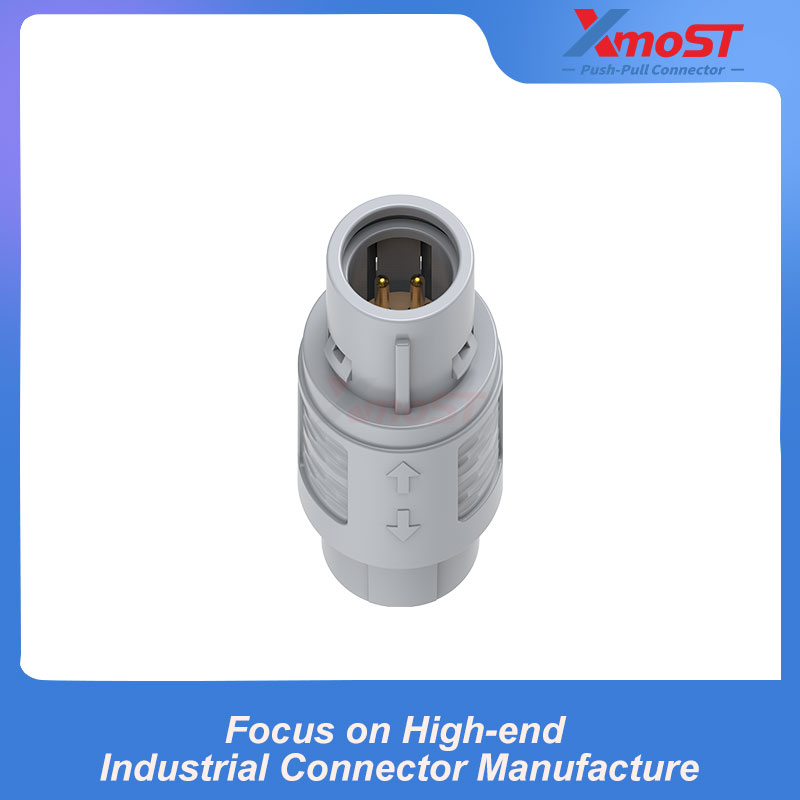

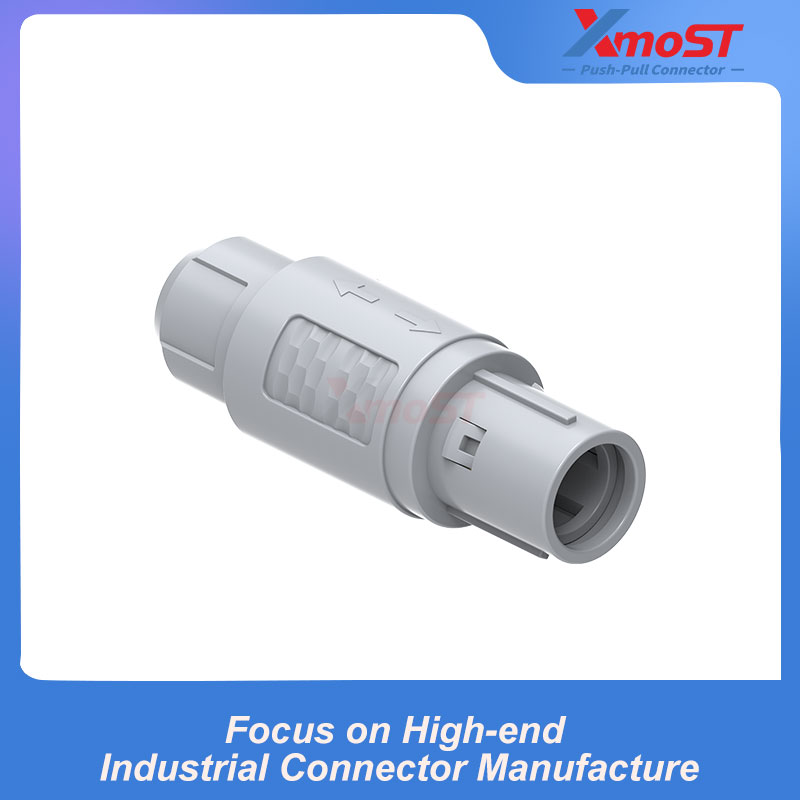

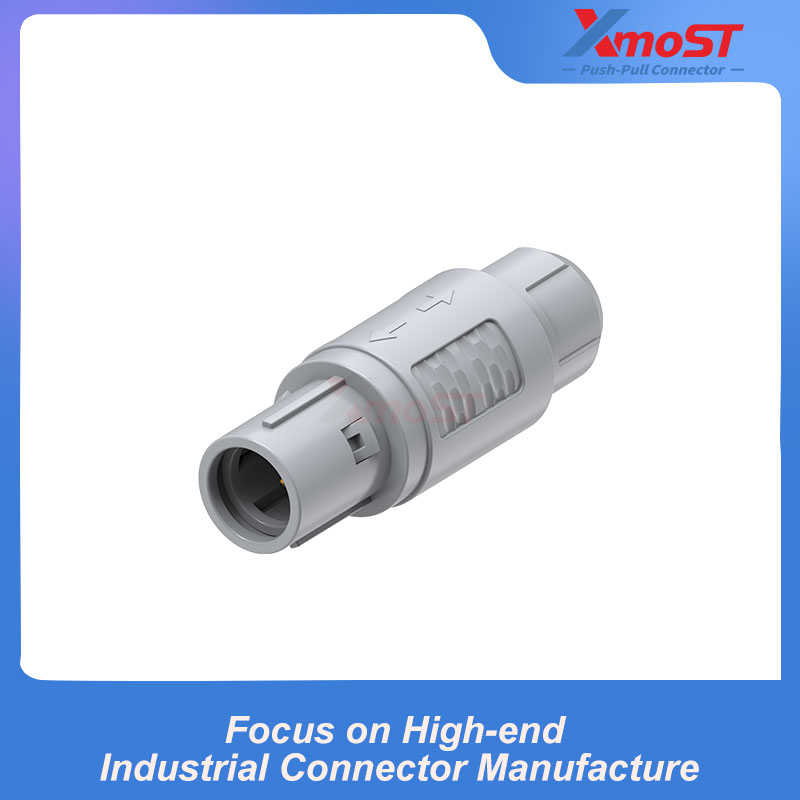

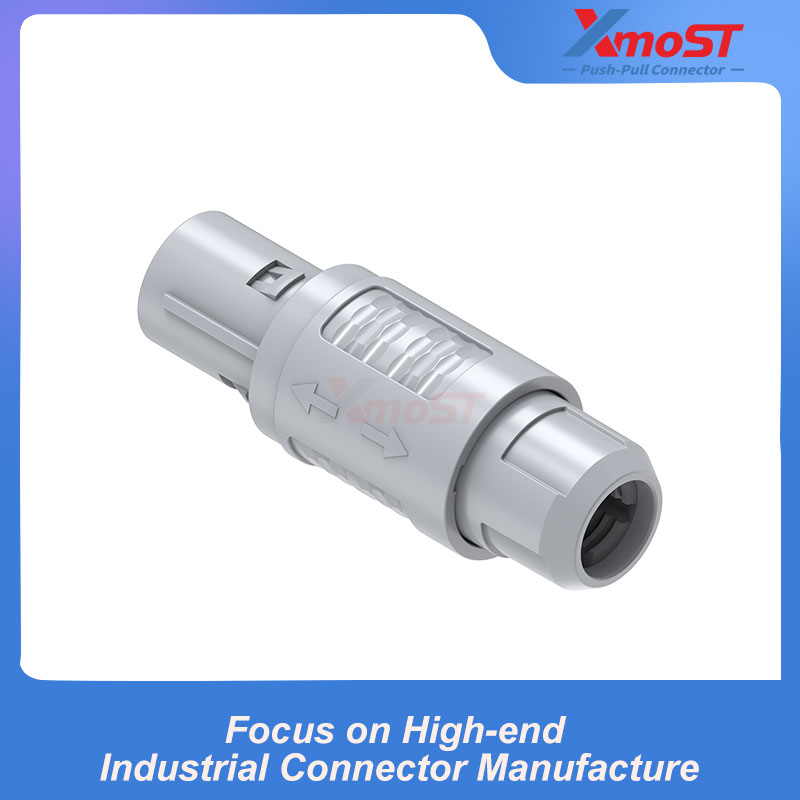

XM-LCAB is a 2P Series standard straight plug with a cable clamp and G alignment pin. Its internal parts help prevent cable rotation and maintain secure cable positioning during use. The Push-Pull self-locking mechanism provides quick and reliable connection. The 2P Series supports cables up to 9.2 mm in diameter and accommodates up to 32 solder or crimp contacts.
Product Features & Advantages
- Compact 2P Series connector design
- Supports cables up to 9.2 mm in diameter
- Up to 32 solder or crimp contacts
- Push-Pull self-locking system
- G alignment pin for connector polarization
- Cable clamp for secure cable fixation
- Internal parts help prevent cable rotation
- Lightweight and robust construction
- Color-coded nuts help prevent mismating
- Supports solder and PCB mount contacts, straight and angled

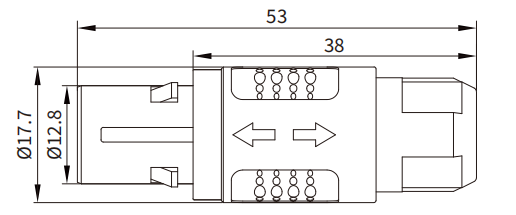

Dimensions
| Series | A (mm) | B (mm) | L1 (mm) | L2 (mm) |
|---|---|---|---|---|
| 2P | 12.8 | 17.7 | 53 | 38 |
Technical Parameters
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -40°C ~ +120°C |
| Ресурс подключения | >1000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Материал винта / гайки | Высокопрочный инженерный пластик, доступны варианты материалов |
| Основной материал | Высокопрочный инженерный пластик, доступны варианты материалов |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP64 |
| Испытание соляным туманом | Более 96 часов |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Сопротивление изоляции | ≥100MΩ |
Product Industry Applications
- Industrial Equipment
- Electronic Equipment
- Precision Instrumentation
- Test & Measurement Equipment
- Control Systems
