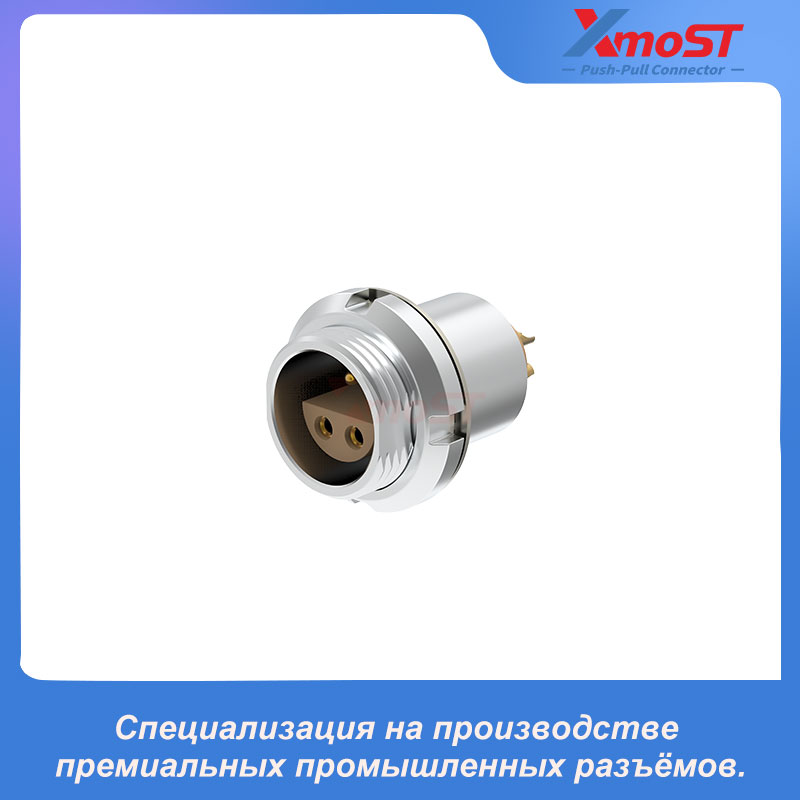

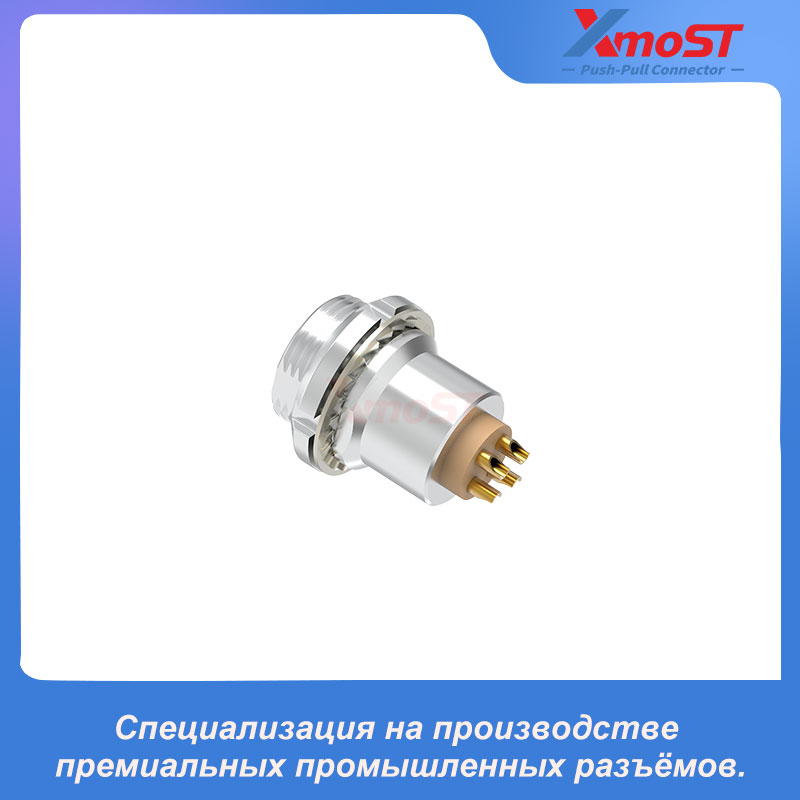

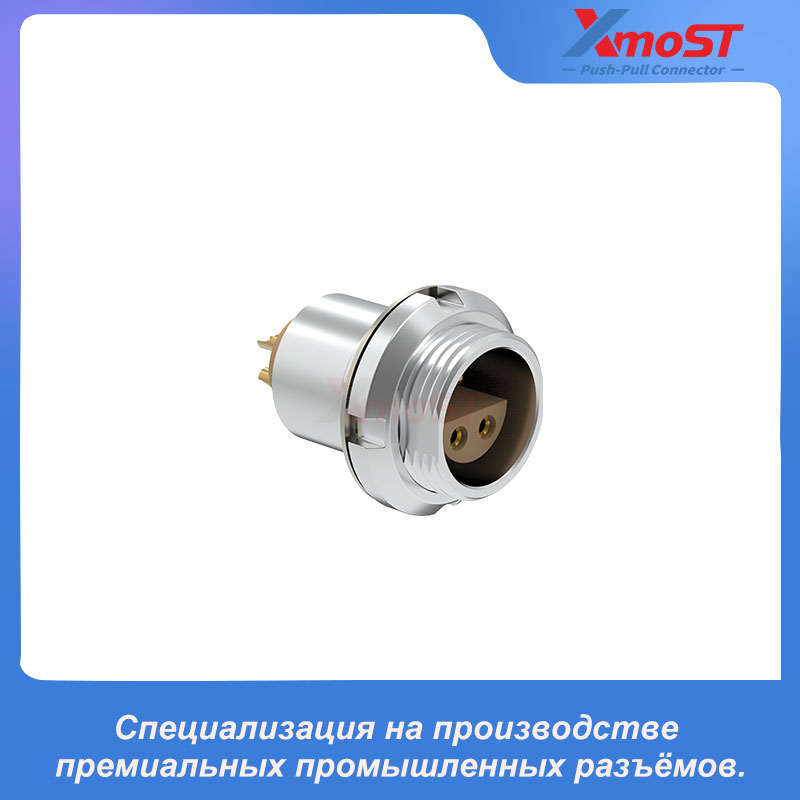

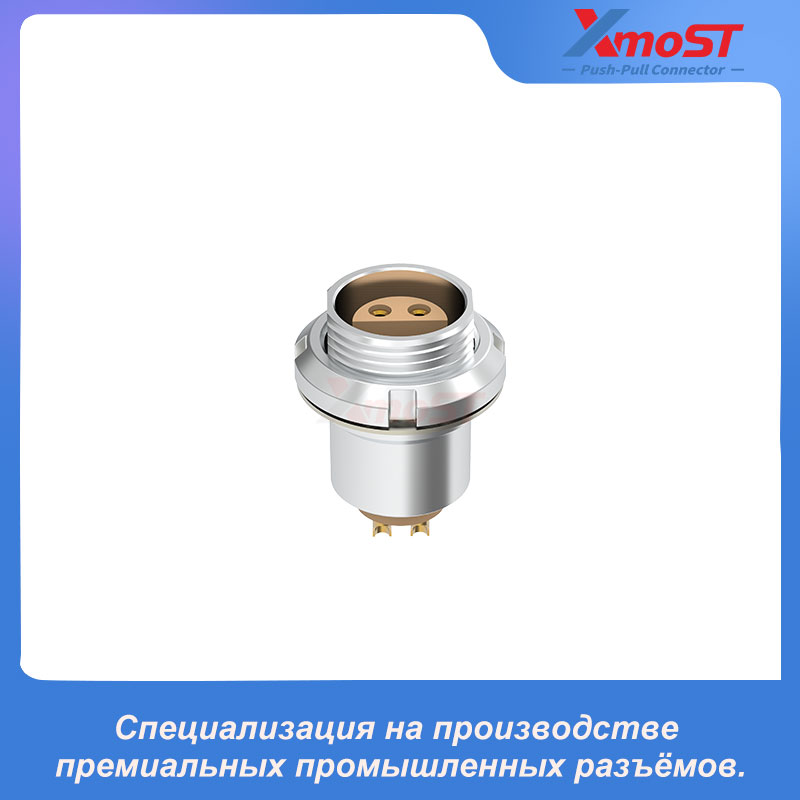

XM-LEEP — фиксированная гнездовая розетка серии S с внешним креплением на корпусе. Она оснащена поляризацией по типу «полумесяц» и системой Push-Pull с самофиксацией для надёжного и безопасного соединения. Конструкция с внешним креплением подходит для установки розетки на панели и корпусе оборудования.
Особенности и преимущества
- Система Push-Pull с самофиксацией для надёжного и безопасного соединения
- Поляризация по типу «полумесяц» для надёжного совмещения разъёма
- Конструкция фиксированной гнездовой розетки
- Внешнее крепление на корпусе
- Прямое исполнение разъёма
- Экранирование на 360° для полной защиты от электромагнитных помех
- Контакты под пайку или печатный монтаж, прямого или углового исполнения

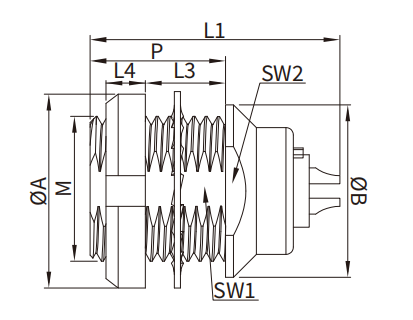

Размеры
| Серия | A (мм) | B (мм) | M | L1 (мм) | L3 (мм) | L4 (мм) | P (мм) | SW1 (мм) | SW3 (мм) |
|---|---|---|---|---|---|---|---|---|---|
| 1S | 16 | 16.0 | M11×1.0 | 20.2 | 6.5 | 3.5 | 11 | 10.5 | 13 |
| 2S | 20 | 19.5 | M15×1.0 | 24.5 | 4.3 | 3.5 | 9 | 13.5 | 15 |
Монтажное отверстие
| Серия | Размер под ключ SW (мм) | Диаметр монтажного отверстия Ø (мм) |
|---|---|---|
| 1S | 10.6 | 11.1 |
| 2S | 13.6 | 15.1 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -55℃ / +250℃ |
| Ресурс подключения | >5000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Материал винта/гайки | Латунь, никелированная |
| Основной материал | Латунь, хромированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP50 |
| Эффективность экранирования | 10MHz > 75dB / 1GHz > 40dB |
| Испытание соляным туманом | Более 144 часов |
| Влажность | Макс. 95% относительной влажности при 60℃ |
| Устойчивость к вибрации | 10-2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экологическое испытание | 55/175/21 |
| Сопротивление изоляции | ≥1000Ω |
Применение в отраслях
- Промышленное оборудование
- Системы промышленного управления
- Прецизионное оборудование
- Испытательное и измерительное оборудование
- Электронное оборудование
