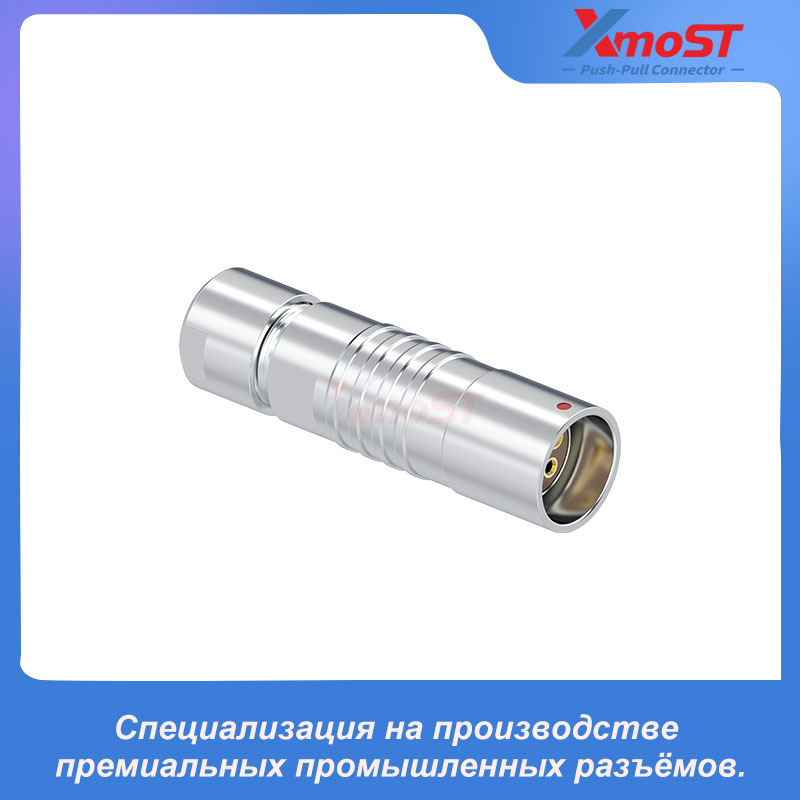

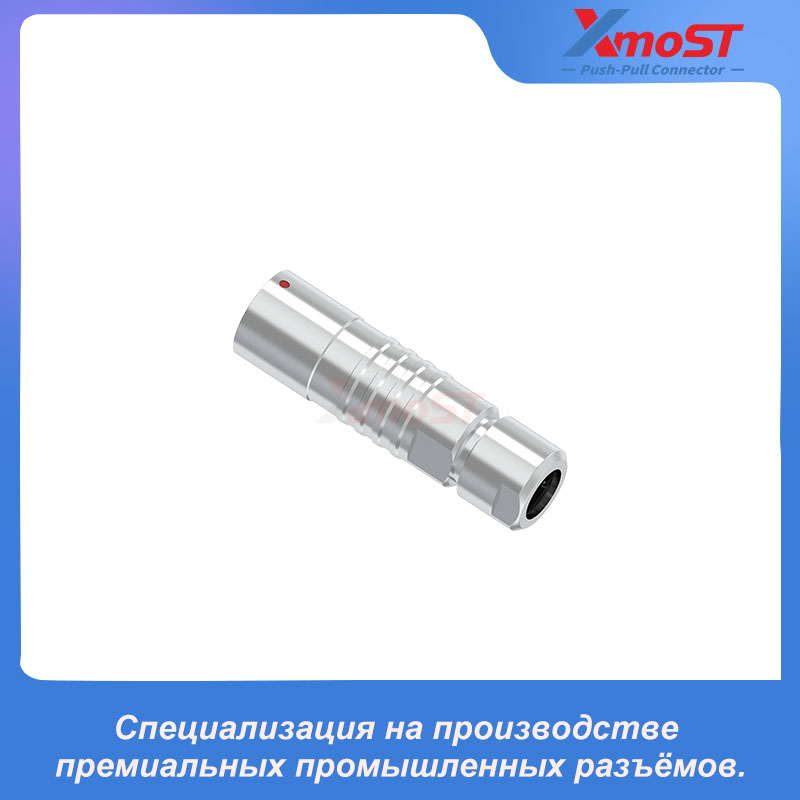

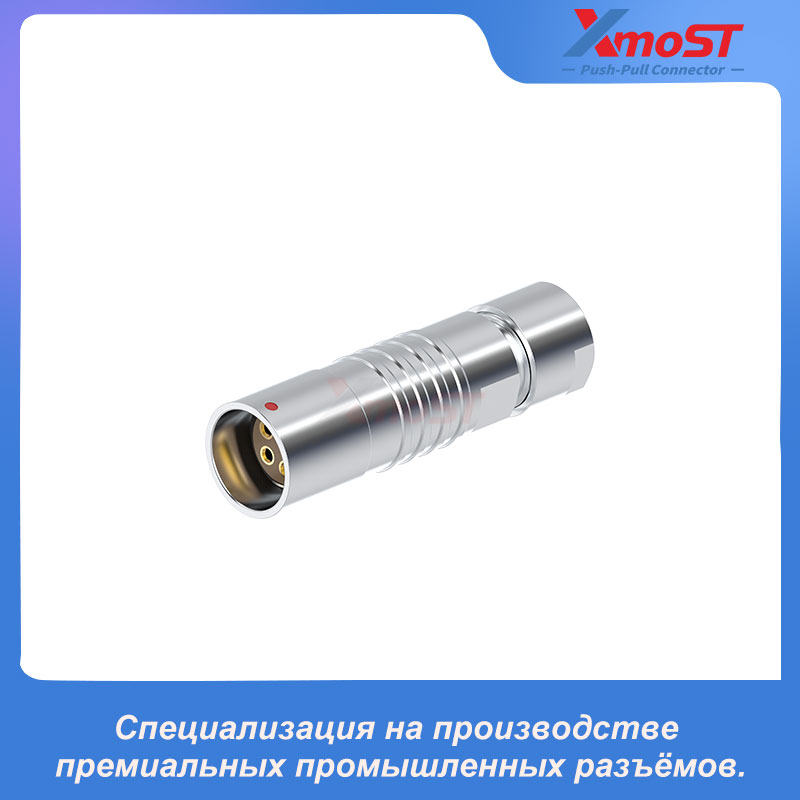

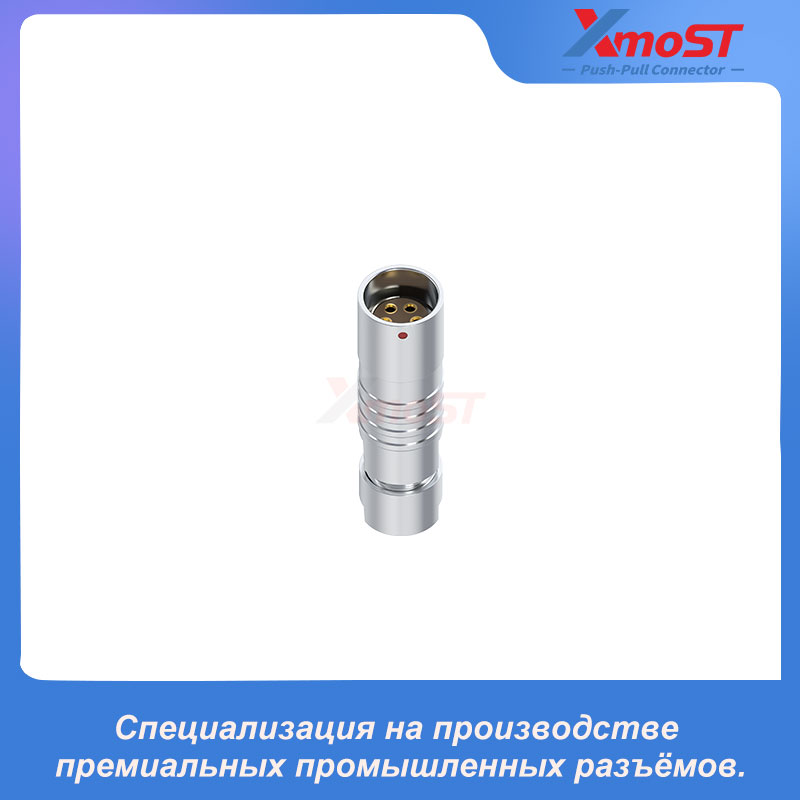

XM-OK41 — плавающий разъём серии F Push-Pull, предназначенный для соединения кабель с кабелем. Он сочетает плавающую конструкцию розетки с кабельным зажимом для надёжной фиксации кабеля и использует систему позиционирования с полукруглым кольцом, варианты 1 или 2, для точного совмещения. Цветовая кодировка позиционирования помогает предотвратить неправильное соединение, а механизм самофиксации обеспечивает быстрое и надёжное соединение кабелей.
Особенности и преимущества
- Плавающая конструкция разъёма Push-Pull для соединения кабель с кабелем
- Позиционирование с полукруглым кольцом, варианты 1 или 2
- Кабельный зажим для надёжной фиксации кабеля
- Конструкция с защитой от неправильного соединения
- Система Push-Pull с самофиксацией для быстрого соединения
- Компактная металлическая конструкция разъёма
- Прямое плавающее исполнение розетки
- Высокая устойчивость к ударам и вибрации
- Водонепроницаемость при соединении и сборке с кабелем
- Подходит для кабельных сборок, где требуется гибкое позиционирование разъёма

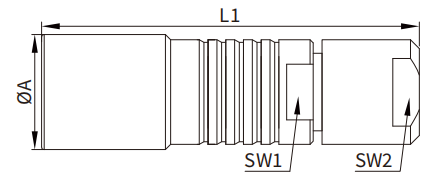

Размеры
| Серия | A (мм) | L1 (мм) | SW2 (мм) | SW1 (мм) |
|---|---|---|---|---|
| 0F | 10.0 | 35 | 7 | 7 |
| 1F | 13.0 | 43 | 10 | 10 |
| 1.5F | 13.5 | 46 | 12 | 11 |
| 2F | 16.0 | 50 | 12 | 13 |
| 3F | 19.0 | 60 | 15 | 16 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -55°C ~ +250°C |
| Ресурс подключения | >5000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Основной материал | Латунь, никелированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP68 |
| Испытание соляным туманом | Более 144 часов |
| Экологическое испытание | 55/175/21 |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экранирующие характеристики | 75dB (10MHz) / 40dB (1GHz) |
| Сопротивление изоляции | ≥1000Ω |
Промышленные применения
- Системы кабельных сборок
- Портативное электронное оборудование
- Промышленные полевые устройства
- Системы испытаний и измерений
- Коммуникационное оборудование
- Мобильные измерительные приборы
