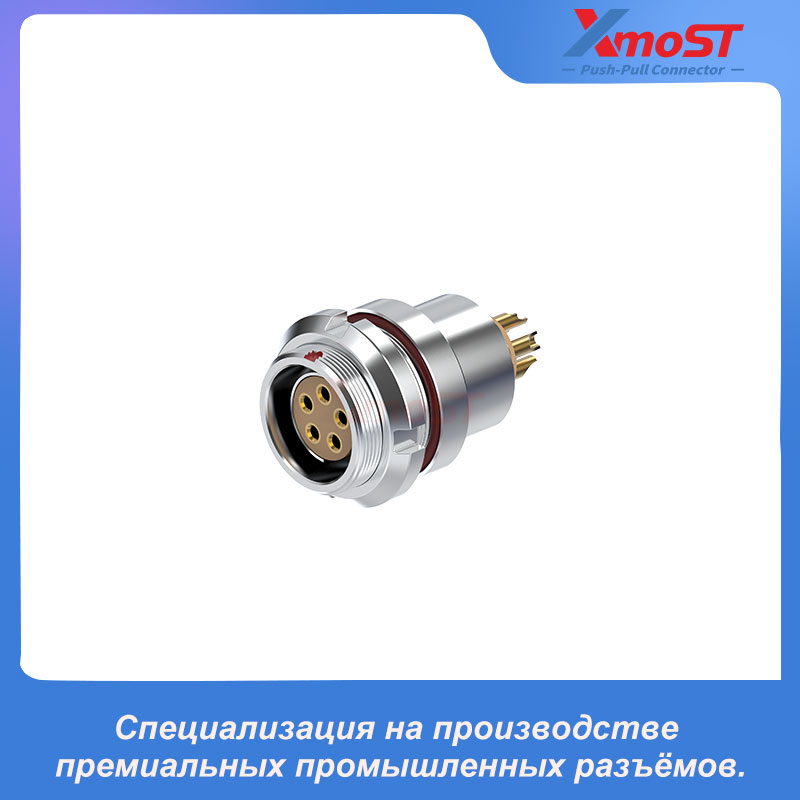

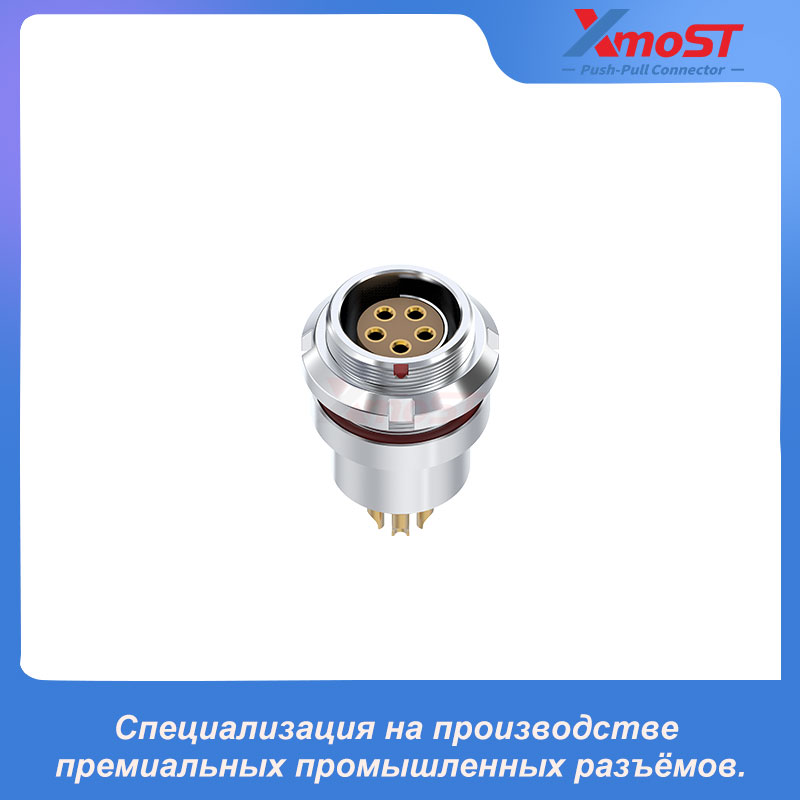

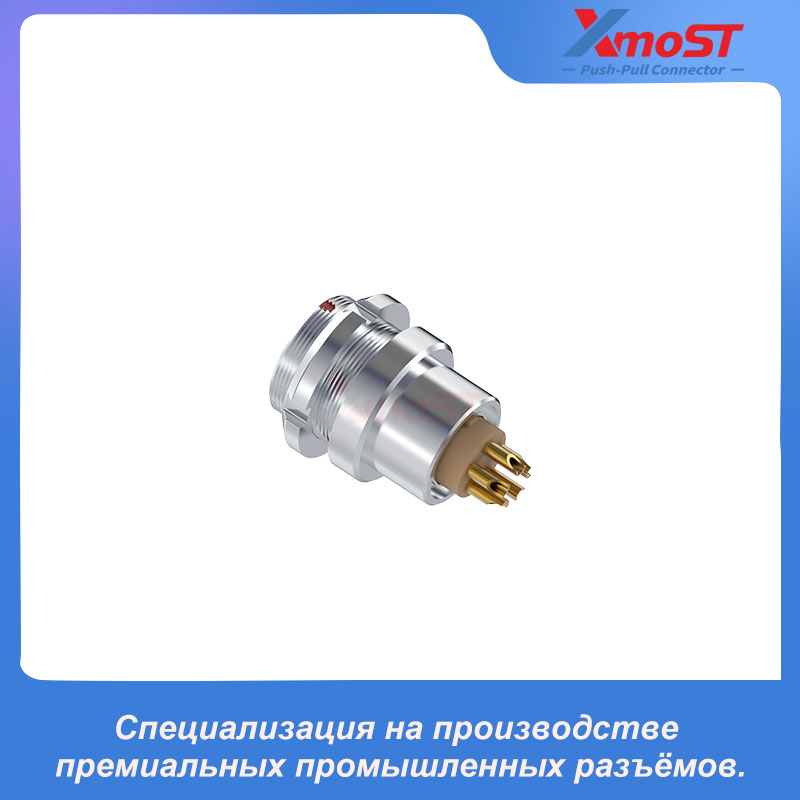

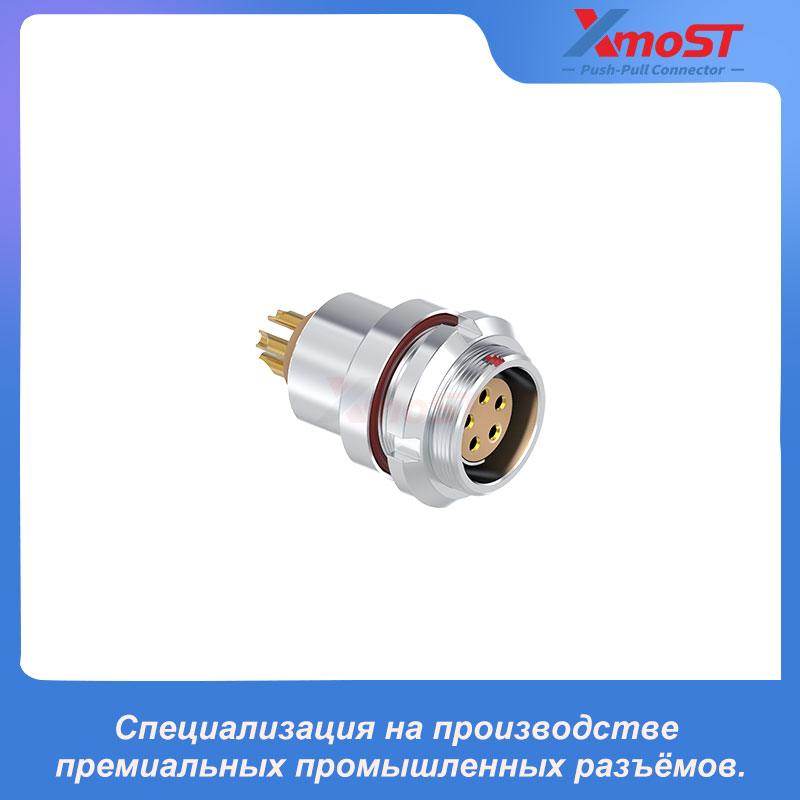

XM-OG81 — разъём серии F с фиксацией Push-Pull, выполненный в виде фиксированной гнездовой розетки с внешним креплением гайкой. Он оснащён системой позиционирования с полукруглым кольцом, варианты 1 или 2, для правильного совмещения и надёжного соединения. Внешняя конструкция крепления позволяет устанавливать фиксирующую гайку снаружи корпуса оборудования и подходит для панельного монтажа разъёмов.
Особенности и преимущества
- Фиксированная гнездовая конструкция разъёма Push-Pull
- Внешнее крепление гайкой для установки на панели и корпусе оборудования
- Позиционирование с полукруглым кольцом, варианты 1 или 2
- Система самофиксации разъёма для надёжного соединения
- Прямое исполнение розетки
- Компактная металлическая конструкция разъёма
- Кодированное позиционирование для удобного соединения вслепую
- Высокая устойчивость к ударам и вибрации
- Водонепроницаемость при соединении и сборке с кабелем
- Доступны различные размеры серии F

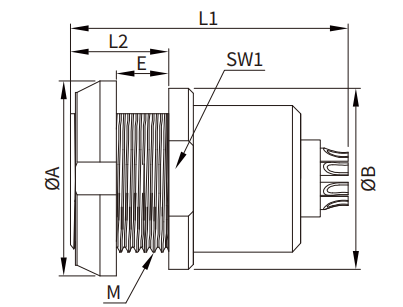

Размеры
| Серия | A (мм) | B (мм) | L1 (мм) | L2 (мм) | M | E (мм) | SW1 |
|---|---|---|---|---|---|---|---|
| 0F | 11 | 12 | 20 | 6.5 | M9×0.5 | 3.5 | 10 |
| 1F | 14 | 15 | 23 | 8.0 | M12×1.0 | 4.0 | — |
| 1.5F | 16 | 18 | 23 | 7.0 | M14×1.0 | 4.0 | — |
| 2F | 19 | 19 | 26 | 9.0 | M15×1.0 | 5.0 | — |
| 3F | 22 | 23 | 30 | 17 | M18×1.0 | 12 | — |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -55°C ~ +250°C |
| Ресурс подключения | >5000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Основной материал | Латунь, никелированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP68 |
| Испытание соляным туманом | Более 144 часов |
| Экологическое испытание | 55/175/21 |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экранирующие характеристики | 75dB (10MHz) / 40dB (1GHz) |
| Сопротивление изоляции | ≥1000Ω |
Product Industry Applications
- Industrial Control Panels
- Outdoor Electronic Equipment
- Automation Systems
- Equipment Enclosures
- Test and Measurement Instruments
- Industrial Instrumentation
