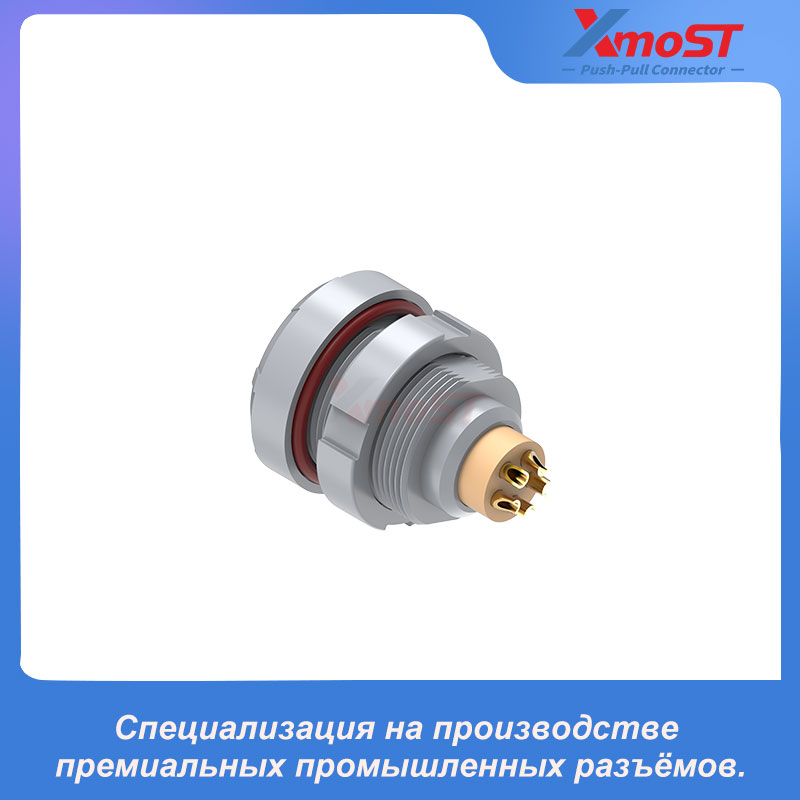

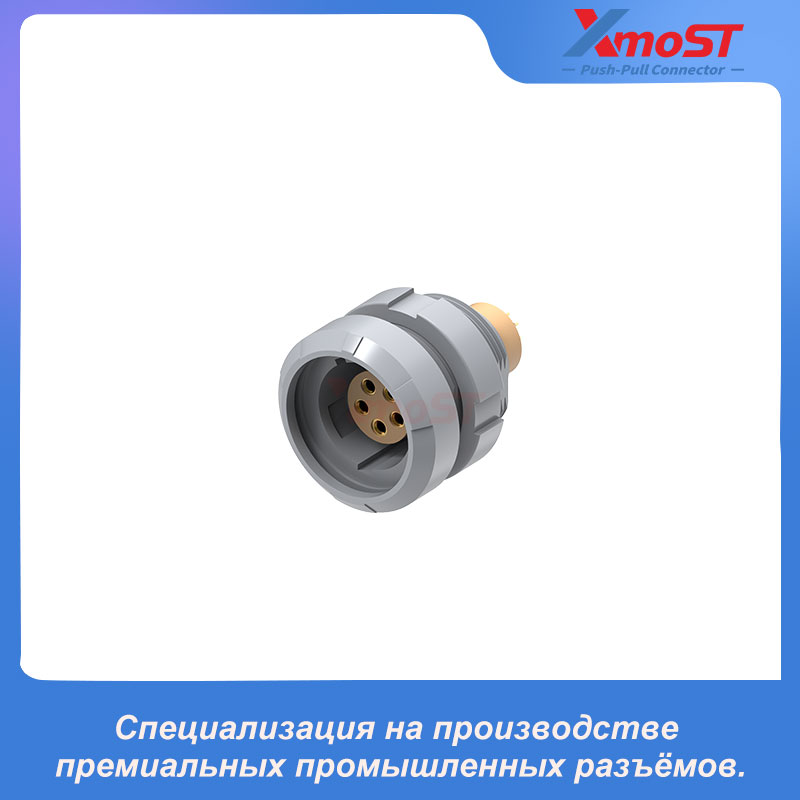

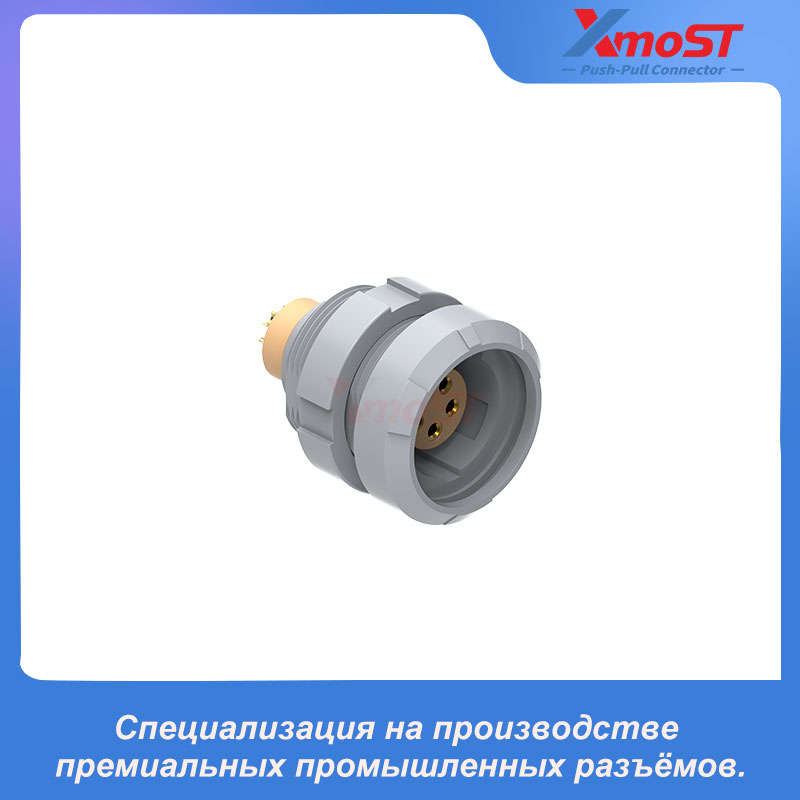

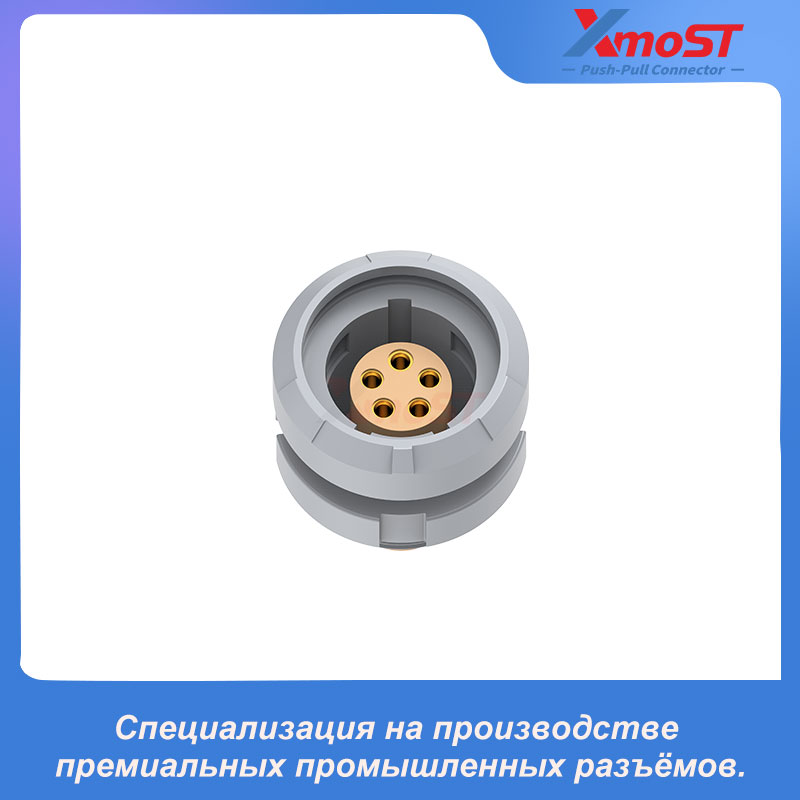

XM-LCLB — фиксированная розетка серии 2P, предназначенная для панельной установки с внутренним креплением гайкой. Она оснащена позиционированием G и системой Push-Pull с самофиксацией, обеспечивающей быстрое и надёжное соединение. Фиксированная розетка прямого исполнения подходит для надёжной установки на панели в компактном оборудовании.
Особенности и преимущества
- Компактная конструкция разъёма серии 2P
- Система Push-Pull с самофиксацией
- Позиционирование G для правильной ориентации разъёма
- Конструкция фиксированной розетки
- Внутреннее крепление гайкой для установки на панели
- Прямое исполнение разъёма
- Лёгкая и прочная конструкция
- Поддержка контактных исполнений под пайку и монтаж на печатную плату
- Подходит для оборудования, требующего надёжного панельного соединения

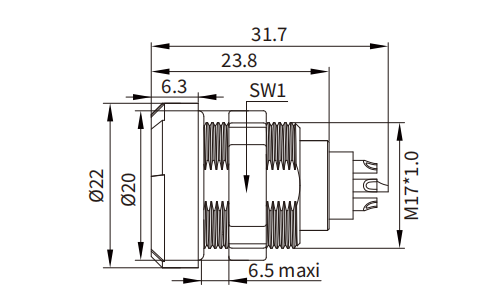

Размеры
| Серия | A (мм) | B (мм) | e | L1 (мм) | L2 (мм) | L3 (мм) | L4 (мм) | SW1 (мм) |
|---|---|---|---|---|---|---|---|---|
| 2P | 20 | 22 | M17×1.0 | 31.7 | 23.8 | 6.5 | 6.3 | 15.5 |
Технические параметры
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -40°C ~ +120°C |
| Ресурс подключения | >1000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Материал винта / гайки | Высокопрочный инженерный пластик, доступны варианты материалов |
| Основной материал | Высокопрочный инженерный пластик, доступны варианты материалов |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP64 |
| Испытание соляным туманом | Более 96 часов |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Сопротивление изоляции | ≥100MΩ |
Промышленные применения
- Промышленное оборудование
- Электронное оборудование
- Оборудование для испытаний и измерений
- Системы управления
- Оборудование для автоматизации
- Медицинское и техническое оборудование
