Описание продукта

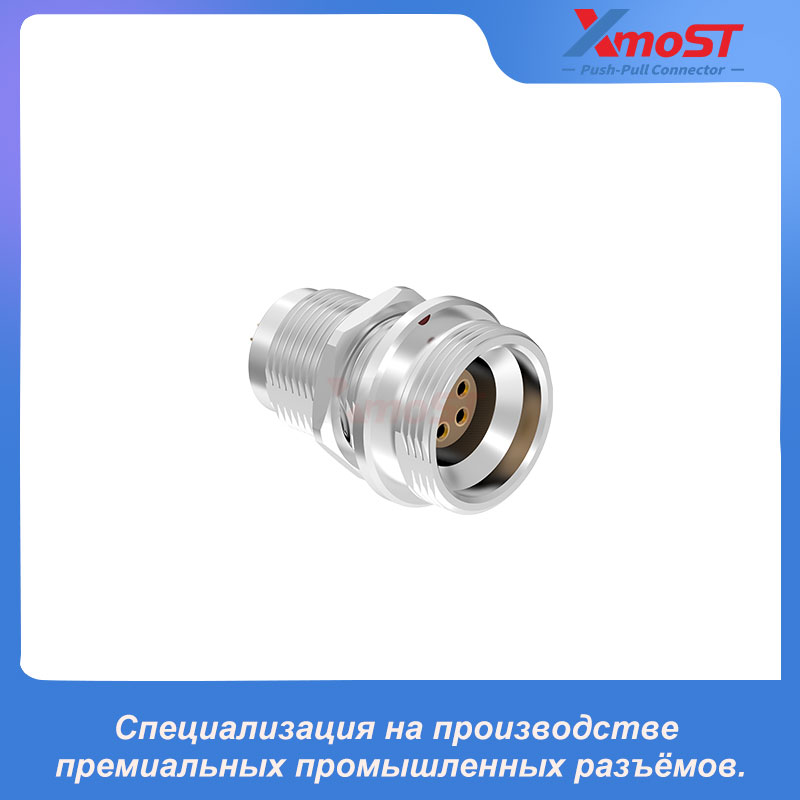

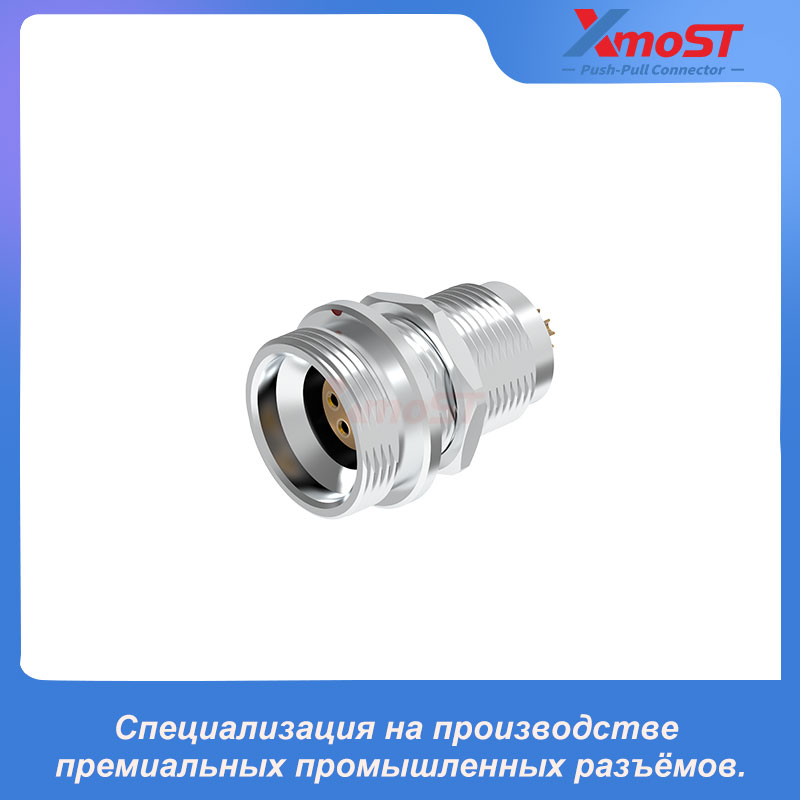

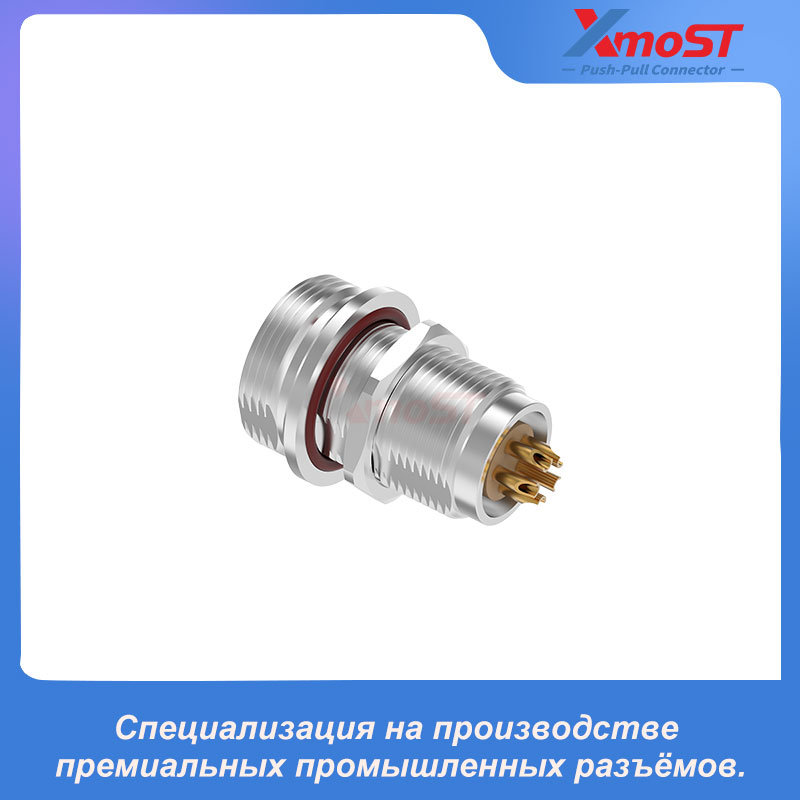

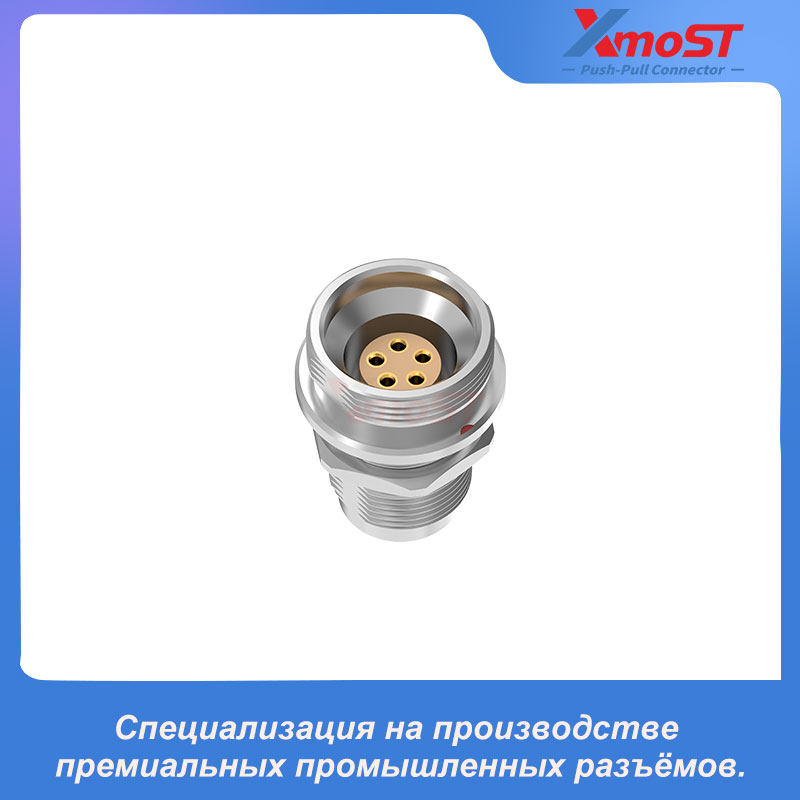

XM-LHVG — фиксированная розетка серии W с водонепроницаемой и вакуумной герметизацией. Благодаря конструкции с гайковым креплением и герметизации эпоксидной смолой разъём обеспечивает надёжную защиту в областях применения, требующих водонепроницаемого или вакуумно-герметичного соединения. Серия W включает штекеры, розетки и проходные модели с IP-защитой и совместимостью внутри одной серии.
Особенности и преимущества
- Водонепроницаемая и вакуумно-герметичная конструкция
- Гайковое крепление для стационарной установки
- Герметизация эпоксидной смолой
- Конструкция с IP-защитой
- Совместимость с соответствующими разъёмами серии W
- Серия включает штекеры, розетки и проходные модели
- Подходит для ответственных электронных систем

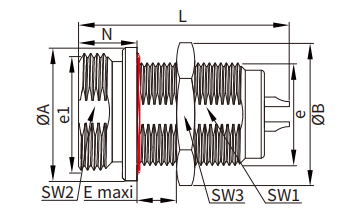

Размеры (мм)
| Серия | A | B | e | e1 | L | N | E | SW1 | SW2 | SW3 |
|---|---|---|---|---|---|---|---|---|---|---|
| 0W | 16.2 | 16.0 | M12*1.0 | M14*1.0 | 24.1 | 8.0 | 5.5 | 10.5 | 12.5 | 14 |
| 1W | 18.3 | 19.5 | M14*1.0 | M16*1.0 | 30.0 | 8.0 | 11.5 | 12.5 | 14.5 | 17 |
| 2W | 22.5 | 21.8 | M16*1.0 | M20*1.0 | 35.8 | 9.0 | 14.5 | 14.5 | 18.5 | 19 |
| 3W | 26.6 | 27.0 | M20*1.0 | M24*1.0 | 42.2 | 9.5 | 17.5 | 18.5 | 22.5 | 24 |
Чертёж монтажного отверстия
| Размер корпуса | Плоская ширина (SW) | Диаметр отверстия |
|---|---|---|
| 0W | 10.6 мм | Ø12.1 мм |
| 1W | 12.6 мм | Ø14.1 мм |
| 2W | 14.6 мм | Ø16.1 мм |
| 3W | 18.6 мм | Ø20.1 мм |
Технические характеристики
| Параметр | Характеристика |
|---|---|
| Рабочая температура | -20°C ~ +100°C (0W–1W); -20°C ~ +80°C (2W–3W) |
| Ресурс подключения | >5000 циклов |
| Материал изолятора | PEEK |
| Материал контактов | Медный сплав, позолоченный |
| Влажность | Макс. 95% относительной влажности при 60°C |
| Основной материал | Латунь, никелированная |
| Уплотнение / O-кольцо | FKM |
| Степень защиты | IP68 |
| Испытание соляным туманом | Более 144 часов |
| Экологическое испытание | 20/80/21 |
| Устойчивость к вибрации | 10–2000 Гц, 15g |
| Устойчивость к удару | 100g, 6 мс |
| Экранирование | 75dB (10MHz) / 40dB (1GHz) |
| Скорость утечки | <10⁻⁷ mbar.L.s⁻¹ (только для вакуумно-герметичных моделей) |
| Максимальное давление | 60 бар (0W–1W); 40 бар (2W); 30 бар (3W) |
Применение
- Портативные беспроводные устройства
- Военное оборудование
- Испытательное и измерительное оборудование
- Авиационное оборудование
- Промышленные электронные системы
- Другие области, требующие водонепроницаемого или вакуумно-герметичного соединения
