Описание

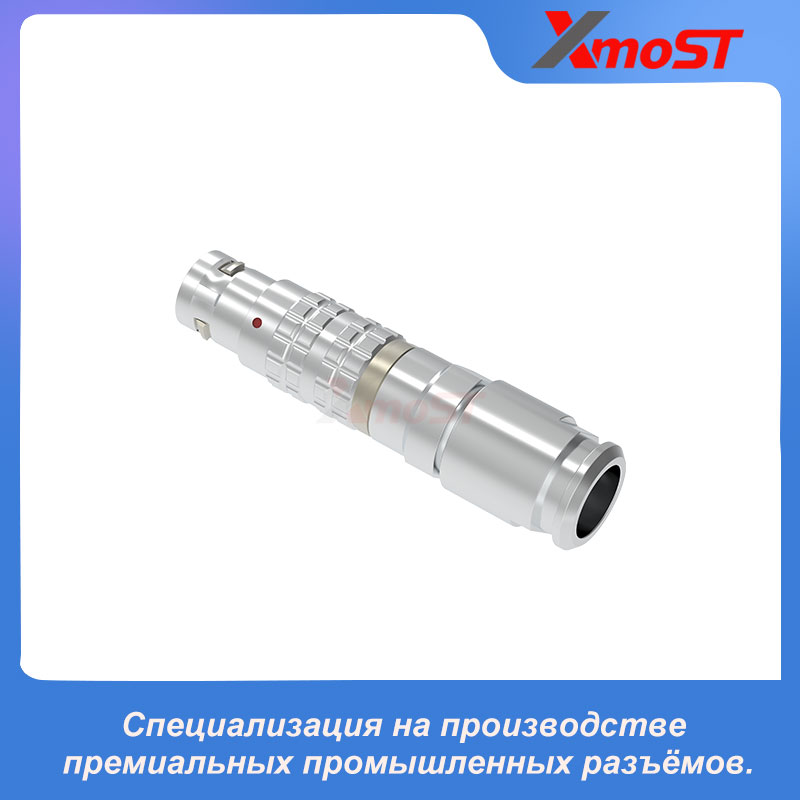

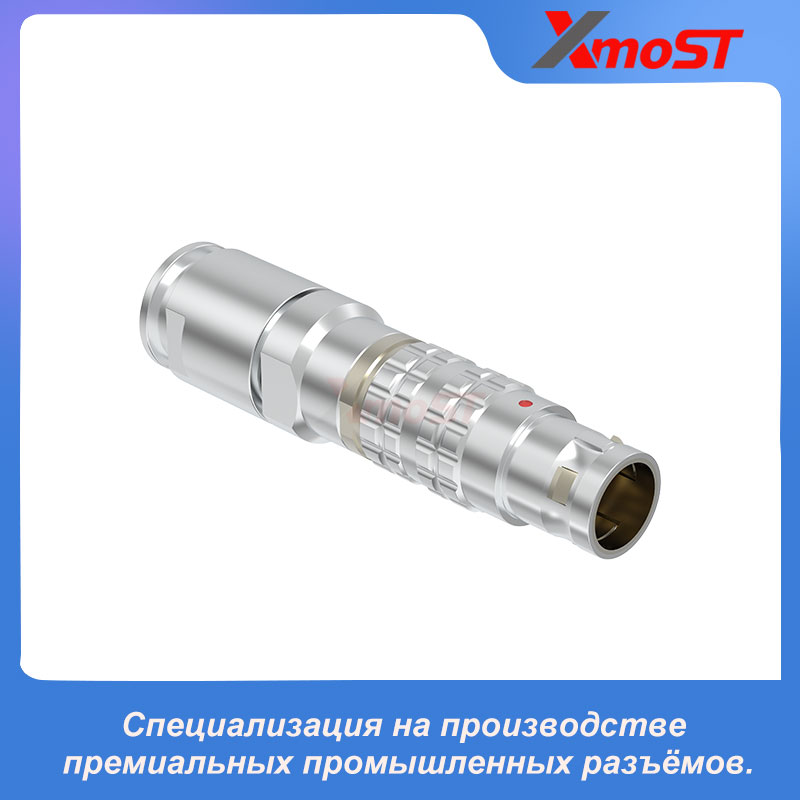

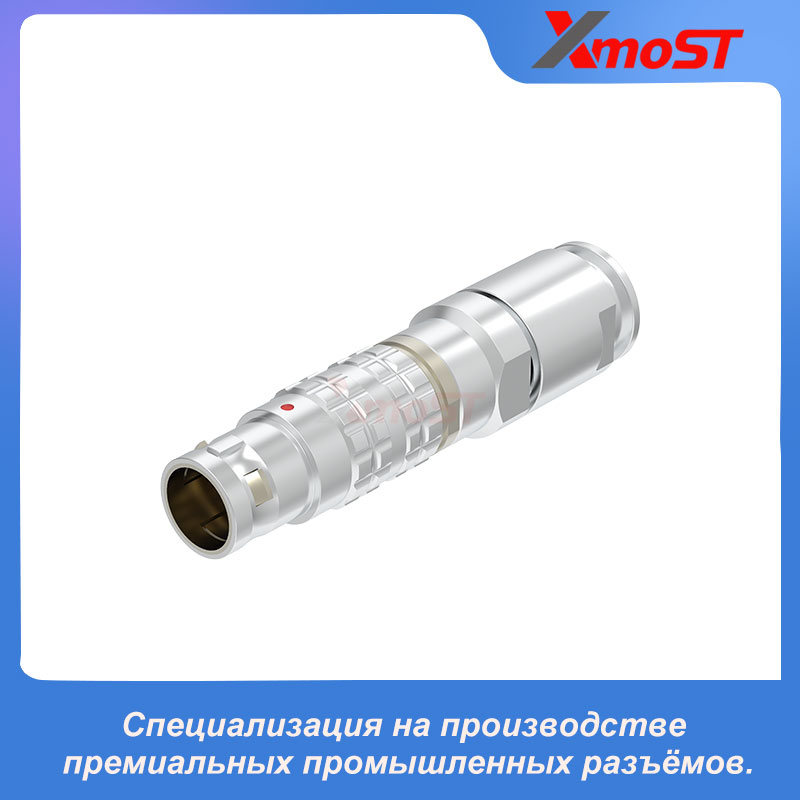

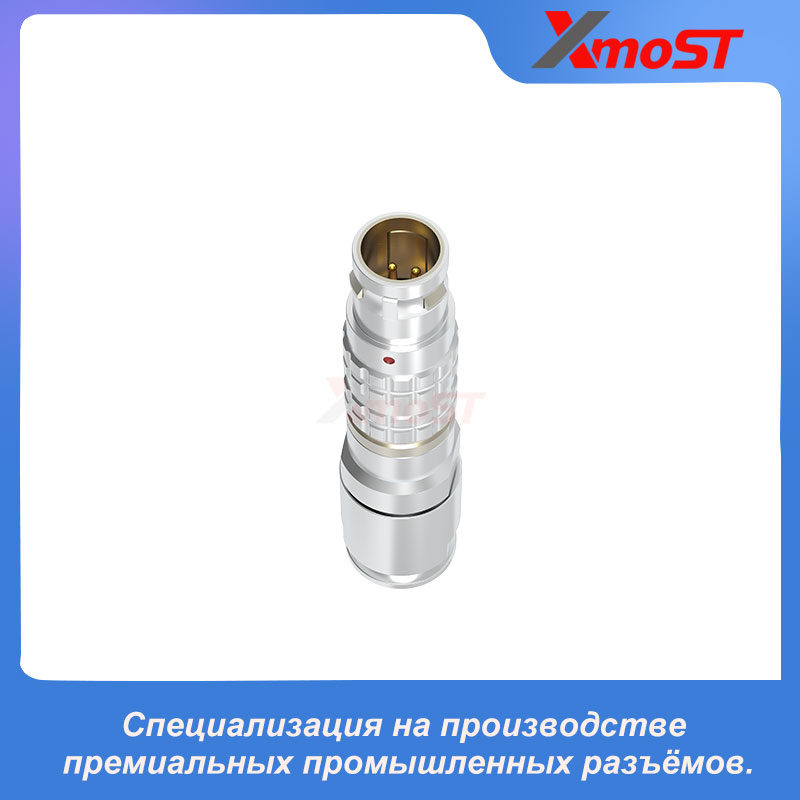

XM-LFGG — стандартная универсальная прямая вилка серии B от XMOST. Данная конфигурация оснащена увеличенным кабельным зажимом, предназначенным для размещения и надёжной фиксации кабелей большего диаметра, а также для обеспечения дополнительной поддержки кабеля.
Самофиксирующийся механизм Push-Pull обеспечивает быстрое и надёжное соединение. Стандартный ключ позиционирования G направляет разъём при сочленении, а дополнительные варианты ключей A–M и R помогают предотвратить ошибочное соединение разъёмов с похожими конфигурациями.
Особенности изделия
- Стандартная универсальная прямая вилка
- Увеличенная конструкция кабельного зажима
- Подходит для кабелей большего диаметра
- Самофиксирующийся механизм соединения Push-Pull
- Стандартный ключ позиционирования G
- Дополнительные варианты ключей A–M и R
- Доступные размеры корпуса: от 00B до 3B
- Три поверхности под ключ для сборки
- Конструкция для монтажа на кабель

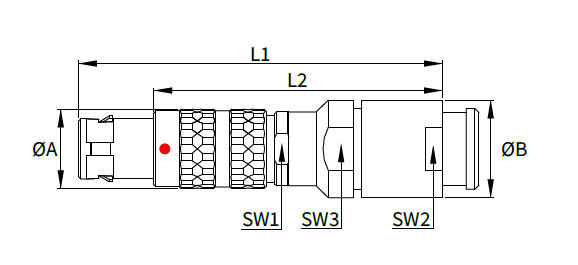

Размеры
| Серия | A (мм) | B (мм) | L1 (мм) | L2 (мм) | SW1 (мм) | SW2 (мм) | SW3 (мм) |
|---|---|---|---|---|---|---|---|
| 00B | 6,4 | 9 | 36,3 | 28,3 | 5 | 7 | 8 |
| 0B | 9,5 | 11 | 45,3 | 35,3 | 8 | 9 | 10 |
| 1B | 12 | 17 | 53 | 42 | 10 | 13 | 13 |
| 2B | 15 | 22 | 60 | 48 | 13 | 15 | 16 |
| 3B | 17,8 | 17 | 58 | 43 | 16 | 17,5 | 18 |
Все размеры указаны в миллиметрах. При выборе разъёма и подготовке кабельной сборки следует руководствоваться габаритным чертежом.
Области применения
- Оборудование промышленной автоматизации
- Робототехнические комплексы и системы управления движением
- Контрольно-измерительные приборы
- Медицинское и диагностическое оборудование
- Системы связи
- Профессиональное аудио- и видеооборудование
- Лабораторные приборы
- Кабельные сборки с кабелями увеличенного диаметра
- Оборудование, требующее дополнительной поддержки кабеля
